Yüksek Verimli Numune Soğutma İçin Tasarlandı
VIRA NK 20 Numune Soğutucusu, yüksek sıcaklıktaki kazan suyu ve buhar numunelerinin analiz öncesinde etkin şekilde soğutulması için geliştirilmiştir. Geniş soğutma suyu gövdesi ile uzun iç numune serpantinini bir araya getiren tasarımı, kazan dairesinde kompakt bir çözüm içinde geniş bir ısı transfer yüzeyi oluşturur.
Genişletilmiş Isı Transfer Yüzeyi
Gövde çapının geniş olması, serpantin çevresinde daha yüksek soğutma suyu hacmi sağlar. Bununla birlikte numunenin geçtiği borunun uzun yapısı, ısı alışverişi için kullanılabilen yüzey alanını artırır. Bu iki tasarım özelliği; sıcak numune ile soğutma suyu arasındaki ısı transferini destekler ve numunenin çıkış öncesinde sıcaklığının düşürülmesine yardımcı olur.
Basınçlı Kazan Sistemlerinden Güvenli Numune Alma
Basınçlı bir kazan sisteminden doğrudan numune alınması sırasında basıncın düşmesiyle flaş buhar oluşabilir. Bu durum personel açısından yanma riski oluşturur ve numunenin güvenli şekilde alınmasını zorlaştırabilir. NK 20, numuneyi çıkışa ulaşmadan önce soğutarak kazan dairesindeki rutin numune alma işlemlerinin daha güvenli yapılmasını destekler.
Doğru TDS ve İletkenlik Analizini Destekler
Flaş buhar, geride kalan sıvı numunesinin konsantrasyonunu değiştirebilir ve yanıltıcı iletkenlik veya TDS sonuçlarına neden olabilir. NK 20, numune toplanmadan önce soğutma yaparak kazan suyu değerlendirmesi, su şartlandırma kararları ve blöf yönetimi için daha temsili sıvı numunesi alınmasına yardımcı olur.

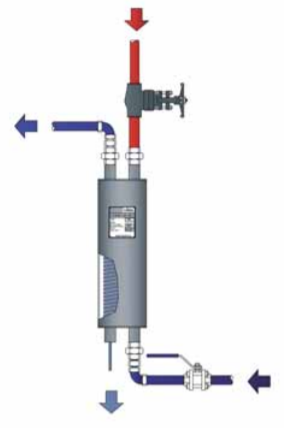

Ters Akışlı Soğutma Prensibi
Numune, içteki paslanmaz çelik serpantin içerisinden geçerken soğuk şebeke suyu serpantinin çevresinde ters yönde akar. Bu ters akış düzeni, ısı transfer yüzeyi boyunca sıcaklık farkını yüksek tutar ve etkin numune soğutmasını destekler.
Kazan Uygulamaları İçin Paslanmaz Çelik Yapı
Gövde ve serpantin AISI 304L paslanmaz çelikten üretilmiştir. Serpantin, 239°C sıcaklıkta maksimum 32 bar(g) çalışma basıncı için tasarlanmıştır. Soğutma suyu gövdesi ise 100°C sıcaklıkta maksimum 10 bar(g) çalışma basıncına uygundur.
Numune Alma Sistemlerine Kolay Entegrasyon
NK 20; 1/4" BSP dişli numune giriş ve çıkış bağlantılarına, ayrıca 1/2" BSP dişli soğutma suyu giriş ve çıkış bağlantılarına sahiptir. Opsiyonel NK 20-MS montaj seti, eksiksiz bir numune alma düzeni için pratik bağlantı ve vana bileşenleri sunar.
Kazan Suyu Yönetiminin Güvenilir Bir Parçası
Hareketli parça içermeyen, dayanıklı paslanmaz çelik yapıya ve geliştirilmiş soğutma tasarımına sahip NK 20; düzenli kazan suyu testleri, otomatik blöf uygulamaları ve su şartlandırma kontrol programları için kompakt ve bakım gerektirmeyen bir çözüm sunar.
| Ürün Kodu | : | NK 20 |
| Serpantin | ||
| Maks. Dizayn Basıncı | : | 32 Bar g @ 239 °C |
| Maks. Dizayn Sıcaklığı | : | 239 °C @ 32 bar g |
| Maks. Soğuk Hid. Test Basıncı | : | 48 Bar g |
| Gövde | ||
| Maks. Dizayn Basıncı. | : | 10 Bar g @ 100 °C |
| Maks.. Dizayn Sıcaklığı | : | 100 °C @ 10 Bar g |
| Maks. Soğuk Hid. Test Basıncı | : | 16 Bar g |
| Malzeme | ||
| Gövde | : | Paslanmaz Çelik (1.4307) |
| Serpantin | : | Paslanmaz Çelik (1.4307) |
| Bağlantı | ||
| Numune Girişi | : | 1/4'' |
| Numune Çıkışı | : | 1/4'' |
| Soğutma Suyu Girişi | : | 1/2'' |
| Soğutma Suyu Çıkışı | : | 1/2'' |
