Detay
VIRA BS4 Otomatik TDS Blöf Sistemi, yüzey blöfünün iletkenlik ölçümüne göre kontrol edildiği kararlı buhar kazanı sistemleri için tasarlanmıştır. Sistem, kazan suyu iletkenliğini izler ve ölçülen değer ayarlanan set değerini aştığında blöf vanasını çalıştırır.
Kontrollü Kazan Suyu İletkenliği
Otomatik TDS blöf sistemi, iletkenlik gerekli seviyenin üzerine çıktığında kontrollü miktarda kazan suyunu tahliye ederek kazan suyu kalitesinin korunmasına yardımcı olur. Bu yaklaşım verimli buhar üretimini destekler; gereksiz su, ısı ve su şartlandırma kimyasalı kayıplarını azaltmaya yardımcı olur.
Sistem Bileşenleri

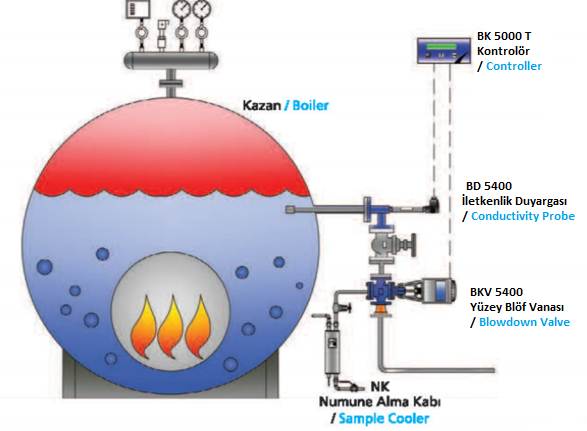

BS4 sistemi; BK 5000-T iletkenlik kontrolörü, BD 5400 iletkenlik probu, DG 5400 prob gövdesi ve BKV 5400 blöf kontrol vanasından oluşur. Kontrolör iletkenlik ve TDS değerlerini gösterir; set değeri ayarı, vana kontrolü ve alarm fonksiyonlarını destekler.
Kararlı Kazan İşletme Koşulları İçin
BS4 sistemi, sıcaklık ve basıncın kararlı olduğu uygulamalar için uygundur. Sistem, otomatik sıcaklık kompanzasyonu olmadan iletkenlik ölçümü yapar. Sıcaklık veya basıncın değişken olduğu kazan sistemleri için VIRA BS4-T sıcaklık kompanzasyonlu TDS blöf sistemi değerlendirilmelidir.
Uygulama Faydaları
- Kazan suyu iletkenliğinin otomatik kontrolü
- Ayarlanan set değerine göre kontrollü yüzey blöfü
- İletkenlik ve TDS değerlerinin açık biçimde izlenmesi
- Daha tutarlı kazan suyu kalitesinin desteklenmesi
- Su, ısı ve su şartlandırma kimyasalı kayıplarının azaltılmasına yardımcı olması
Teknik Destek ve Teklif
Buhar kazanı uygulamanız için ürün seçimi, teknik dokümantasyon ve teklif desteği almak üzere VIRA ile iletişime geçin.
| Kontrolör | : | BK 5000-T |
| Besleme Gerilimi | : | 230 VAC |
| Fonksiyonlar | : | İletkenlik Set, İletkenlik Hysteresis, Yüksek İletkenlik Alarm, Vana On-Off, Kalibrasyon |
| Girişler | : | İletkenlik Prob Girişi, Ground, PT 100 |
| Çıkışlar | : | 1 Vana On-Off Rölesi, 1 Alarm Rölesi, 4-20 mA İletkenlik Seviyesi Bilgisi, RS485 Modbus |
| Gösterge | : | LCD |
| Buton | : | 4 Adet (Menü, 2Yön Oku ,Enter) |
| Maks. Ortam Sıcaklığı | : | 55 °C |
| Kutu Malzemesi | : | PA |
| Montaj Tipi | : | Panel |
| Ip Koruma Sınıfı | : | IP 40 |
| Prob | : | BD 5400 |
| Bağlantı ve Ölçü | : | Dişli - G 1/2''' BSPT (Opsiyonel NPT) |
| Basınç Sınıfı | : | PN 40 |
| Uzunluk | : | 500 mm |
| Maks. Çalışma Basıncı | : | 32 Bar (g) |
| Maks. Çalışma Sıcaklığı | : | 239 °C |
| Maks. Ortam Sıcaklığı | : | 75 °C |
| Probun uzunluğu sabittir ve üretimden sonra ayarlanamaz. Bu nedenle, gerekli uzunluk sipariş sırasında belirtilmelidir. |
| Vana | : | BKV 5400 |
| Ölçü | : | DN 20, 25, 40 |
| Aktüatör | : | Electric, Pnömatik (Opsiyonel) |
| Motor Tipi | : | On-Off, Yay Geri Dönüşlü |
| Basınç Sınıfı | : | PN 40 |
| Gövde | : | WCB |
| Sızdırmazlık | : | Metal Metale |
| Besleme Voltajı | : | 220VAC, 24VDC (sorunuz) |
| Çalışma Sıcaklığı | : | -10-+230 C |
| Tip | : | DG 5400 |
| Anma Basıncı | : | PN 40 |
| Boyutlar | : | DN 20, DN 25, DN40 |
| Maks. Çalışma Sıcaklığı | : | 239 °C |
| Maks. Çalışma Basıncı | : | 32 Bar g |
| Gövde | : | Nodüler Dökme Demir, Karbon Çelik |
