Detay
VIRA BS4-T Sıcaklık Kompanzasyonlu TDS Blöf Sistemi, değişken sıcaklık ve basınç koşullarında çalışan buhar kazanları için tasarlanmıştır. Sistem, kazan suyu iletkenliğini izler ve sıcaklık kompanzasyonu uygulayarak kontrollü yüzey blöfünü destekler.
Sıcaklık Kompanzasyonlu İletkenlik Kontrolü
Kazan suyundaki sıcaklık değişimleri iletkenlik ölçümlerini etkileyebilir. BS4-T sistemi, sıcaklık değişimlerini kompanze ederek TDS kontrol sürecinin daha tutarlı yürütülmesine yardımcı olur. Böylece kalibrasyon için sabit işletme sıcaklığı ve basıncına bağlı kalınmaz.
Sistem Bileşenleri

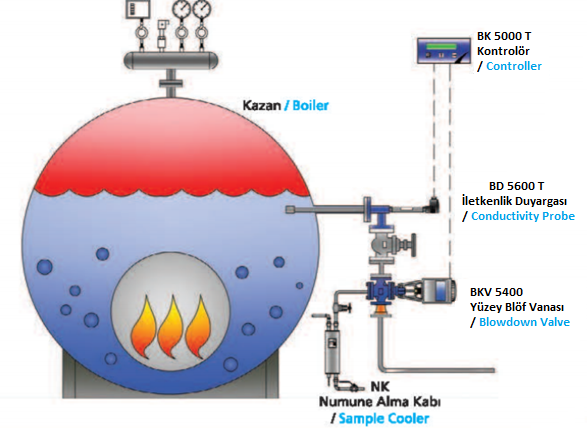

Sistem; BK 5000-T kontrolörü, sıcaklık kompanzasyonlu BD 5400-T veya BD 5600-T iletkenlik probu, DG 5400 prob gövdesi ve BKV 5400 blöf kontrol vanasından oluşur. İletkenlik ayarlanan set değerini aştığında kontrolör, kontrollü yüzey blöfü gerçekleştirmek üzere vanayı çalıştırır.
Değişken Kazan İşletme Koşulları İçin
BS4-T, işletme sırasında sıcaklık ve basıncın değişken olduğu buhar kazanı uygulamaları için uygundur. Sıcaklık kompanzasyonu daha güvenilir iletkenlik ölçümünü destekler ve istenen kazan suyu kalitesinin korunmasına yardımcı olur.
Uygulama Faydaları
- Sıcaklık kompanzasyonlu iletkenlik ölçümü
- Ayarlanan set değerine göre kontrollü yüzey blöfü
- Değişken kazan sıcaklığı ve basınç koşullarına uygunluk
- Daha tutarlı kazan suyu kalitesinin desteklenmesi
- Su, ısı ve su şartlandırma kimyasalı kayıplarının azaltılmasına yardımcı olması
Teknik Destek ve Teklif
Buhar kazanı uygulamanız için ürün seçimi, teknik dokümantasyon ve teklif desteği almak üzere VIRA ile iletişime geçin.
| Besleme Gerilimi | 230 VAC |
| Kontrol Fonksiyonları | İletkenlik set değeri, histerezis, yüksek iletkenlik alarmı, aç/kapa vana kontrolü ve kalibrasyon |
| Girişler | İletkenlik probu, PT100 sıcaklık sensörü ve topraklama |
| Çıkışlar | Vana rölesi, alarm rölesi, 4–20 mA analog iletkenlik sinyali ve RS485 Modbus haberleşmesi |
| Ekran ve Kullanım | LCD ekran; Menü, Ok ve Enter butonları |
| Montaj ve Koruma | Pano montajı, PA gövde, IP40 |
| Maksimum Ortam Sıcaklığı | 55 °C |
| Proses Bağlantısı | Dişli bağlantı; BSPT opsiyonu mevcuttur |
| Prob Uzunluğu | 500 mm standart; sipariş aşamasında projeye özel uzunluk belirlenir |
| Basınç Sınıfı | PN40; maksimum çalışma basıncı 32 bar(g) |
| Sıcaklık Sınırları | Maksimum çalışma sıcaklığı 239 °C; maksimum ortam sıcaklığı 75 °C |
| Entegre Sensör | PT100 sıcaklık sensörü |
| Anma Çapı | DN20, DN25 ve DN40 |
| Basınç Sınıfı | PN40 |
| Gövde ve Sızdırmazlık | WCB karbon çelik gövde ve metal-metal sızdırmazlık |
| Aktüatör | Elektrikli aç/kapa veya pnömatik yayla kapamalı aktüatör |
| Elektrikli Aktüatör Beslemesi | 220 VAC; talep üzerine 24 VDC |
| Çalışma Sıcaklığı | −10 ila +230 °C |
| Numune Alma Bağlantısı | Vananın alt kısmında numune alma çıkışı |
| Anma Çapı ve Basınç Sınıfı | DN20, DN25 ve DN40; PN40 |
| Çalışma Sınırları | Maksimum çalışma basıncı 32 bar(g); maksimum çalışma sıcaklığı 239 °C |
| Gövde Malzemesi | Sfero döküm veya karbon çelik |
