Detay
Sarmal Tip Buhar Jeneratörleri için Tasarlandı
VIRA D-BS2-T, ısı transfer yüzeylerinde kireç oluşumunu önlemeye yardımcı olmak için su kalitesinin dikkatle yönetilmesi gereken sarmal tip buhar jeneratörleri için geliştirilmiştir. Sistem, iletkenliği sürekli izler ve ayarlanan sınıra ulaşıldığında konsantre kazan suyunu otomatik olarak tahliye eder.
Otomatik Blöf Neden Gereklidir?
Buhar üretimi sırasında çözünmüş katılar su içinde kalır ve yoğunlukları artar. İletkenliğin aşırı yükselmesine izin verilirse sarmal yüzeylerde birikinti oluşabilir; bu durum ısı transferini azaltır ve işletme verimini etkiler. D-BS2-T, gereksiz sürekli su tahliyesi yerine iletkenlik bazlı kontrollü blöf ile istenen kazan suyu koşullarının korunmasına yardımcı olur.

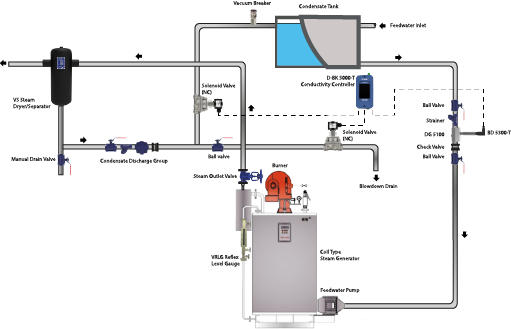

Hat Tipi İletkenlik Ölçümü
İletkenlik ölçümü, BD 5300-T sıcaklık kompanzasyonlu iletkenlik probu ve DG 5100 prob gövdesi kullanılarak özel oluşturulmuş kazan suyu hattı üzerinde yapılır. Prob, ölçüm noktasından geçen su ile doğrudan temas eder; entegre PT100 sıcaklık sensörü ise iletkenlik değerini su sıcaklığına göre kompanze eder. Bu yapı, doğru blöf kontrolü için temsilî bir ölçüm sağlar.
BD 5300-T Sıcaklık Kompanzasyonlu İletkenlik Probu
BD 5300-T, entegre PT100 sıcaklık sensörüne sahip sıcaklık kompanzasyonlu bir iletkenlik probudur. G 1/2" BSPT dişli bağlantıya sahiptir; NPT bağlantı opsiyonu mevcuttur. PN40 basınç sınıfında olup maksimum 32 bar(g) çalışma basıncı ve 239°C maksimum çalışma sıcaklığına sahiptir.
DG 5100 Prob Gövdesi
DG 5100, iletkenlik probunun hat üzerinde montaj noktasını oluşturur. Karbon çelik gövdelidir; PN40 basınç sınıfında, dişli proses ve prob bağlantılarına sahiptir. Görevi, probu su hattı içinde doğru konumlandırmak ve kontrol sistemi için güvenilir bir ölçüm noktası sağlamaktır.
D-BK 5000-T Kontrolörü
D-BK 5000-T kontrolörü; otomatik blöf, iletkenlik set değeri, iletkenlik histerezisi, yüksek iletkenlik alarmı, aç/kapa vana kontrolü ve kalibrasyon fonksiyonlarını yönetir. Dokunmatik ekranı üzerinden çalışma değerleri ve ayarlara açık şekilde erişilebilir. Kontrolör 24VDC ile çalışır; DIN ray ve pano montajı seçeneklerine sahiptir.
BKV 5100 Blöf Vanası
Sistemde kontrollü tahliye için BKV 5100 blöf vanası kullanılır. Paslanmaz çelik vana; 1/2" ve 3/4" ölçülerinde sunulur. Maksimum 25 bar(g) çalışma basıncına ve 225°C maksimum çalışma sıcaklığına sahiptir.
Alarm, İzleme ve Entegrasyon
D-BS2-T; bir vana kontrol rölesi, bir alarm rölesi, 4–20 mA iletkenlik çıkışı ve RS485 Modbus haberleşmesi sunar. Yüksek iletkenlik alarmı, ayarlanan sınır aşıldığında operatörü uyarır. Haberleşme çıkışları ise kazan otomasyon panolarına ve tesis izleme sistemlerine entegrasyonu destekler.
Verimli Su ve Enerji Yönetimi
D-BS2-T, blöf işlemini yalnızca ölçülen iletkenlik değerinin gerekli kıldığı durumda başlatarak gereksiz su, ısı ve su şartlandırma kimyasalı kayıplarının azaltılmasına yardımcı olur. Sarmal tip buhar jeneratörlerinin güvenilir çalışmasını desteklerken ısı transfer yüzeylerini aşırı çözünmüş katı yoğunluğuna karşı korur.
| Kontrolör | : | D-BK 5000-T |
| Besleme Gerilimi | : | 24VDC |
| Fonksiyonlar | : | Automatic Blowdown, Conductivity Set, Cond. Hysteresis, High Cond. Alarm, Valve On-Off, Calibration |
| Girişler | : | Conductivity Probe Input, Ground, PT 100 , Blowdown Valves |
| Çıkışlar | : | 1 Valve On-Off Relay, 1 Alarm Relay, 4-20 mA Cond. Level Info, RS485 Modbus |
| Gösterge | : | Dokunmatik Ekran |
| Maks. Ortam Sıcaklığı | : | 55 °C |
| Kutu Malzemesi | : | PC |
| Montaj Tipi | : | Panel and Dın Rail |
| Ip Koruma Sınıfı | : | IP 40 |
| Prob | : | BD 5300-T |
| Bağlantı ve Ölçü | : | Dişli - G 1/2'' BSPT (Opsiyonel NPT) |
| Basınç Sınıfı | : | PN 40 |
| Uzunluk | : | 20 mm |
| Maks. Çalışma Basıncı | : | 32 Bar g |
| Maks. Çalışma Sıcaklığı | : | 239 °C |
| Maks. Ortam Sıcaklığı | : | 75 °C |
| PT 100 Sıcaklık sensörü dahildir. |
| Tip | : | BKV 5100 |
| Anma Basıncı | : | PN 40 |
| Maks. Çalışma Sıcaklığı | : | 225 °C |
| Maks. Çalışma Basıncı | : | 25 bar g |
| Boyut | : | 3/4'' - 1/2'' |
| Gövde | : | Paslanmaz Çelik |
| Tip | : | DG 5100 |
| Gövde | : | Karbon Çelik |
| Basınç Sınıfı | : | PN 40 |
| Proses Bağlantısı | : | Dişli |
| Prob Bağlantısı | : | Dişli |
