İletkenlik Bazlı Kondens İzleme

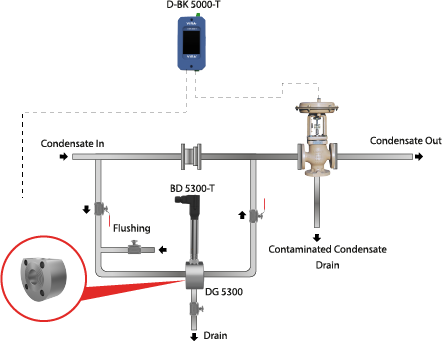

VIRA D-BS3-T, buhar sistemlerinde geri dönen kondensin iletkenliğini sürekli olarak izlemek için tasarlanmıştır. Uygun olmayan kondensin kondens tankına dönmeden ve kazan besi suyu olarak yeniden kullanılmadan önce iletkenlikteki anormal değişimlerin belirlenmesine yardımcı olur.
D-BK 5000-T İletkenlik Kontrolörü
Sistemde D-BK 5000-T iletkenlik kontrolörü kullanılır. Yüzey blöf uygulamalarında kullanılan kontrolör ile aynı altyapıya sahip olmakla birlikte, D-BS3-T konfigürasyonu 0–1000 μS/cm iletkenlik ölçüm aralığı için tasarlanmıştır. 24VDC ile çalışan kontrolör, iletkenlik sinyalini değerlendirir, ayarlanan anahtarlama limitini yönetir ve seçilen limit aşıldığında yüksek iletkenlik alarmı verir.
BD 5300-T Prob ve DG 5300 Prob Gövdesi
İletkenlik ölçümü BD 5300-T prob ile yapılır. Prob, ölçüm bölümünün kondens akışı ile temas ettiğinden emin olmak amacıyla DG 5300 prob gövdesi ile birlikte kullanılır. DG 5300, hat çapına özel olarak üretilir; paslanmaz çelik veya karbon çelik malzeme seçenekleri mevcuttur. Gövdenin altında kondens numunesi alınabilmesi için 1/4" numune alma çıkışı bulunur.
Otomatik Yönlendirme ve Alarm Fonksiyonu
Kondens iletkenliği ayarlanan limiti aştığında sistem yüksek iletkenlik alarmı verir ve etkilenen kondensin kondens tankı yerine tahliye hattına yönlendirilmesini sağlar. Böylece sınır dışındaki kondensin geri kazanılmış kondensle karışması önlenmeye yardımcı olur; kondens dönüş hattı ve kazan suyu sistemi korunur.
Uygulamaya Özel Vana Konfigürasyonları
Boru tesisatı ve proje gereksinimlerine bağlı olarak D-BS3-T; opsiyonel iki adet iki yollu vana veya opsiyonel bir adet üç yollu vana ile sunulabilir. Seçilen vana konfigürasyonu, kondens akışının kondens geri kazanım hattına ya da tahliye hattına yönlendirilmesini sağlar.
Ölçüm Prensibi Hakkında
D-BS3-T iletkenlik bazlı izleme yapar. Sistem, kondens iletkenliğini etkileyen değişimleri tespit etmek için tasarlanmıştır; pH, bulanıklık veya iletkenliği etkilemeyen kirleticiler gibi parametrelerin genel analizi için kullanılmaz.
| Kontrolör | : | D-BK 5000-T |
| Besleme Gerilimi | : | 24VDC |
| Fonksiyonlar | : | Automatic Blowdown, Conductivity Set, Cond. Hysteresis, High Cond. Alarm, Valve On-Off, Calibration |
| Girişler | : | Conductivity Probe Input, Ground, PT 100 , Blowdown Valves |
| Çıkışlar | : | 1 Valve On-Off Relay, 1 Alarm Relay, 4-20 mA Cond. Level Info, RS485 Modbus |
| Gösterge | : | Dokunmatik Ekran |
| Maks. Ortam Sıcaklığı | : | 55 °C |
| Kutu Malzemesi | : | PC |
| Montaj Tipi | : | Panel and Dın Rail |
| Ip Koruma Sınıfı | : | IP 40 |
| Prob | : | BD 5300-T |
| Bağlantı ve Ölçü | : | Dişli - G 1/2'' BSPT (Opsiyonel NPT) |
| Basınç Sınıfı | : | PN 40 |
| Uzunluk | : | 20 mm |
| Maks. Çalışma Basıncı | : | 32 Bar g |
| Maks. Çalışma Sıcaklığı | : | 239 °C |
| Maks. Ortam Sıcaklığı | : | 75 °C |
| PT 100 Sıcaklık sensörü dahildir. |
| Vana | : | SKV 3300-3 |
| Tip | : | Yönlendirme Vanası |
| Basınç sınıfı | : | PN 16, PN 25, PN 40 |
| Gövde Malzemesi | : | EN-JL 1040 - PN 16 EN-JL 1049 - PN 25 1.0619 - PN 40 |
| Çalışma Sıcaklığı | : | -10 -+ 220 °C |
| Sızdırmazlık | : | Metalden Metale |
| Aktüatör | : | Pnömatik |
| Tip | : | DG 5300 |
| Gövde | : | Karbon Çelik, Paslanmaz Çelik |
| Basınç Sınıfı | : | PN 40 |
| Proses Bağlantısı | : | Dişli |
| Prob Bağlantısı | : | Dişli |
